關鍵詞：平流式沉淀池 豎流式沉淀池 輻流式沉淀池 斜管斜板沉淀池 水平管沉淀池
一、平流式沉淀池
由進、出水口、水流部分和污泥斗三個部分組成。平流式沉淀池多用混凝土筑造，也可用磚石圬工結構，或用磚石襯砌的土池。平流式沉淀池構造簡單，沉淀效果好，工作，使用，但占地面積較大。若加設刮泥機或?qū)Ρ戎剌^大沉渣采用機械除，可提高沉淀池工作效率。流式沉淀池進出口形式及布置，對沉淀池出水效果較大的影響。一般情況 下，當進水端用穿孔墻配水時，穿孔墻在池底積泥面以上0.3～0.5m處至池底部分不設孔 眼，以免沖動沉泥。當沉淀池出口處流速較大時，可考慮在出水槽前增加指形槽的措施， 以降低出口槽堰口的負荷。
二、豎流式沉淀池
又稱立式沉淀池。池體平面為圓形或方形。廢水由設在沉淀池的進水管自上而下入池中，進水的出口下設傘形擋板，使廢水在池中均勻分布，然后沿池的整個斷面緩慢上升。懸浮物在重力下沉降入池底錐形污泥斗中，澄清水從池上端周圍的溢流堰中出。溢流堰前也可設浮渣槽和擋板，出水水質。
這種池，深度大，池底為錐形，施工較困難。池中廢水豎向流動的沉淀池。池體平面圖形為圓形或方形，水由設在池的進水管自上而下進入池內 (管中流速應小于30mm/s)，管下設傘形擋板使廢水在池中均勻分布后沿整個過水?dāng)嗝婢徛仙?(對于生活污水一般為0.5～0.7mm/s，沉淀時間采用1～1.5h)，懸浮物沉降進入池底錐形沉泥斗中，澄清水從池四周沿周邊溢流堰流出。堰前設擋板及浮渣槽以截留浮渣出水水質。池的一邊靠池壁設泥管(直徑大于200mm)靠靜水壓將泥定期出。豎流式沉淀池的優點是，泥容易，缺點是深度大，施工困難，造價高。常用于處理水量小于20000m/d的污水處理。
三、輻流式
池體平面多為圓形，也方形的。直徑較大而深度較小，直徑為20～100米，池水深不大于4米，周邊水深不小于1.5米。廢水自池進水管入池，沿半徑方向向池周緩慢流動。懸浮物在流動中沉降，并沿池底坡度進入污泥斗，澄清水從池周溢流入出水渠。

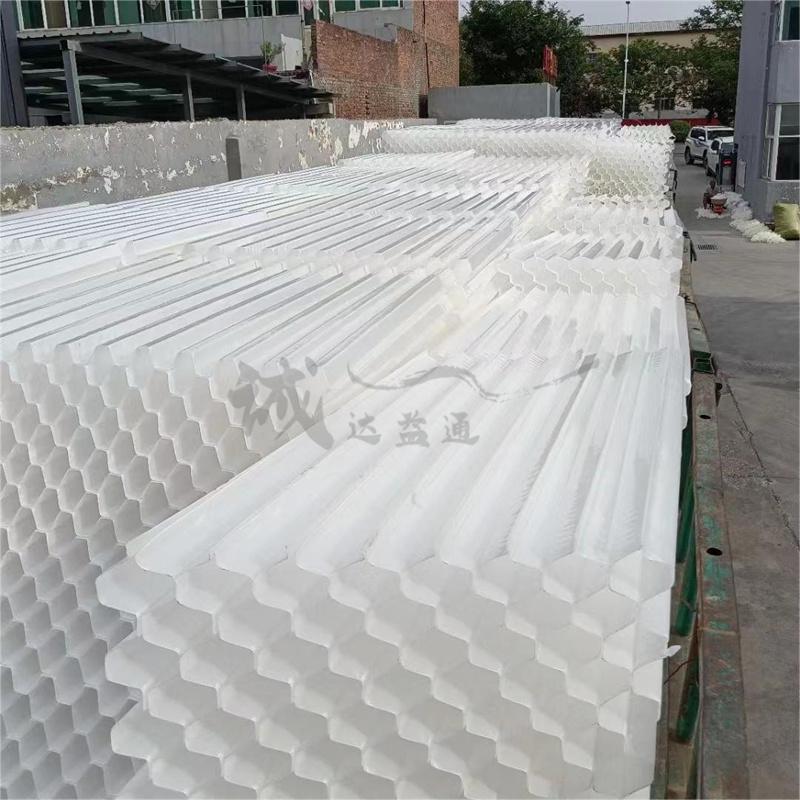

四、斜管沉淀池
近年設計成的的斜板或斜管沉淀池。主要就是在池中加設斜板或斜管，可以大大提高沉淀效率，縮短沉淀時間，減小沉淀池體積。但斜板、斜管易結垢，長生物膜，產生浮渣，維修工作量大，管材、板材壽命低等缺點。正在研究試驗的還周邊進水沉淀池、回轉配水沉淀池以及中途水沉淀池等。沉淀池各種不同的用途。如在曝池前設初次沉淀池可以降低污水中懸浮物含量，減輕生物處理負荷在曝池后設二次沉淀池可以截流活性污泥。此外，還在二級處理后設置的化學沉淀池，即在沉淀池中投加混凝劑，用以提高難以生物降解的機物、能被氧化的物質和產色物質等的去除效率。

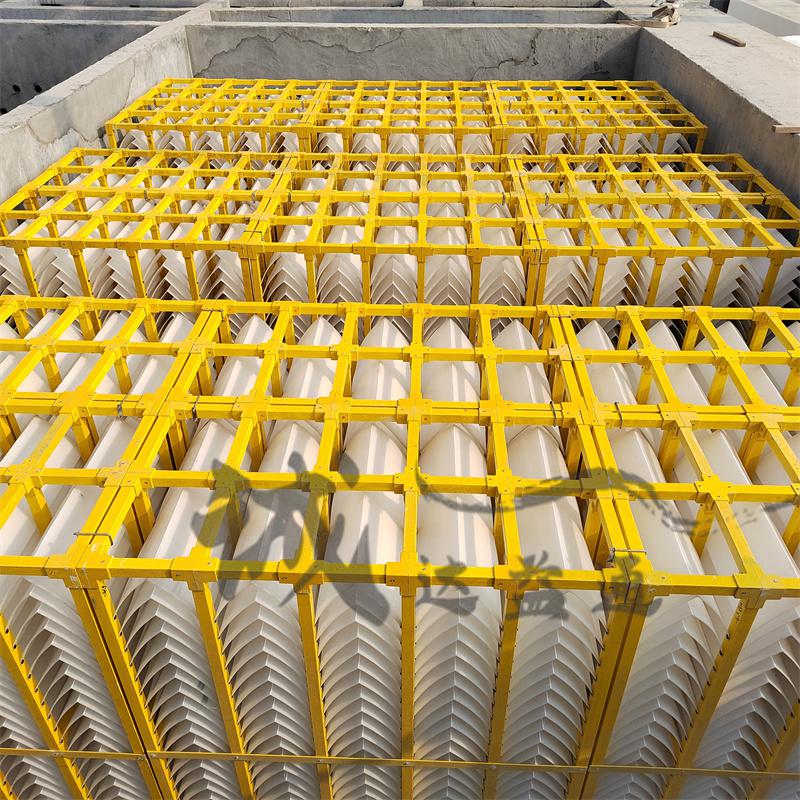

五、水平管
水平管沉淀池是目前接近“哈真”淺層理論的沉淀池，它將沉淀管水平放置，沿水平行流動，懸浮物垂直分離，具沉淀和分離功能。安裝時可將預制的“水平管”模塊組裝為水平管沉淀池。水平管沉淀分離裝置分成若干層，由此增加了沉淀面積，減小了懸浮物的沉降距離，縮短了懸浮物沉淀時間；水平管單元的垂直斷面形狀為菱形，管底側向設泥狹縫，沉泥順側底下滑，再通過泥狹縫滑入下面的水平管沉淀單元，懸浮物通過水平管及時與水分離，水走水道、泥走泥道，改善了懸浮物可逆沉淀的泥條件，并避免了懸浮物堵塞管道和跑礬現象的發生。配備不停水自動沖洗系統，解決在水平管壁面上的沉泥附著積累問題。
平面形式為矩形的沉淀池，水從池的一端流入，沿長度方向緩慢流動，借助水中顆?；蛐躞w的重力沉降 以去除水中懸浮物，水從另一端流出。 分進水區、出水區、沉淀區、儲泥區和緩沖區五部分。進水區設均勻分布的進水孔口，出水區采用溢流堰以澄清 水沿整個斷面均勻流出。平流式沉淀 池的設計應使進、出水均勻，池內水流 穩定，提高水池的效容積，同時減少紊動影響，以利于提高沉淀效率。平流式沉淀池沉淀效果，除受反應效果的影響外，與池中水平流速、沉淀時間、原 水凝聚顆粒的沉降速度、進出口布置形式及泥效果等因素關。一般流速不大于0.005m/s，停留時間2h，水流部 分的效水深不過3m，池的長寬比不小于4。
沉淀池的出水裝置常采用三角堰、孔眼和溢流堰等，一般出水堰做 成由直角三角堰構成的鋸齒形堰口，齒深常用5cm，齒距用20cm左右。如沉淀池容積不大，底部也可做成許多污泥 斗，泥斗的斜壁與水平面的傾角，方斗 宜為60°，圓斗宜為55°。平流式沉淀池的優點造價較低，操作管理方便，施工簡單，對原水濁度適應，潛力大，處理量大；帶機械除泥設備時，除泥效果好等。缺點是占地面積較大。一般用于于 15000m/d的污水處理。
